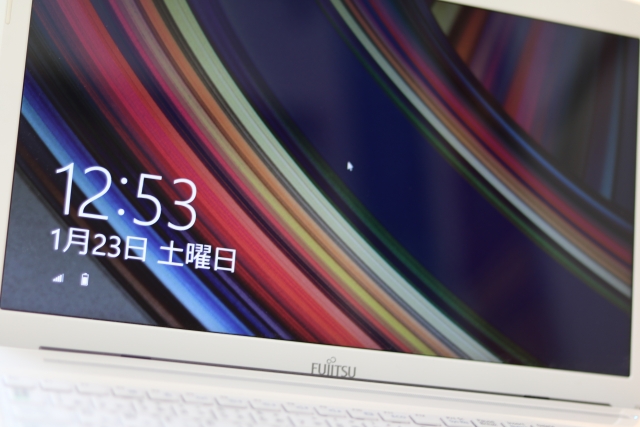

液晶ディスプレーの接続設定

D-SUB（ミニ）15ピン端子（通称RGB端子）のほかに、DVI（Digital Visual Interface）端子を搭載しているものがある。DVI端子には、DVI-A(Analog),DVI(Digital)の３種類がある。このうちDVI-織り込むための続、DVI-Iがアナログ・デジタル両方に対応しており、画質の点で有利である上、HDCP にも対応している。また最近は、HDMI端子を搭載した液晶ディスプレーも登場している。エアコン
液晶ディスプレーには、推奨解像度が定められている。パソコンの画像を表示させる際には、パソコン側の画面設定を推奨解像度に合わせる。合っていない場合、文字がぼやけたり、画像が粗く表示されるなどしてしまう。

拡張ボード
各張カードとも呼ばれる。パソコンの機能を新たに追加するためのボードで、マザーボード上の拡張スロットに拡張ボードを装置して使用する。
①ビデオカード（グラフィックカード）：パソコン本体とディスプレーをつなぐための拡張ボード。グラフィックコントローラーとメモリー（VRAM:Video-RAM）、ディスプレーと接続する端子で構成される。
②サウンドカード：音声の入出力機能を追加する拡張ボードで、外部のスピーカーやヘッドホン、マイクなどを接続するときに用いる。
③デジタルキャプチャーカード：ビデオカメラで撮影した画像やビデオの映像などをデジタルデータに変換し、動画ファイルとしてパソコンに取り込むための拡張ボード。最近ではテレビチューナー機能が付いたタイプが主流となっており、パソコンでテレビを視聴、録画することができる。拡張スロットに装着するタイプをはじめ、USB、IEEE1394などで接続して使用する外付けタイプもある。

ビデオキャプチャーカードの仕組み
ビデオ信号を取り込むときにMPEGなどに圧縮（エンコード）しており、そのエンコードを行う場所によってハードウエアエンコード方式とソフトウエアエンコード方式の２種類に分けられる。
ハードウエアエンコードの方式はエンコードをビデオキャプチャーカード上のチップで行い、ソフトエアエンコードのほうがCPUの負荷が少なく安定した画像が得られる。

①Ppi・・・解像度を表す単位。1インチ当たりの画素数（ピクセル数）を指す。
②Dpi・・・解像度を表す単位。１インチ当たりのドットの数を指す。
③HDCP・・・High Bandwidth Digital　ConteｎｔProtection System の略で、デジタル映像の著作権保護技術の一つ。DVIやHSMIなどの暗号化につかわれている。
