水平羽根・垂直羽根の取り外し要領

水平羽根・垂直羽根の取り外し要領

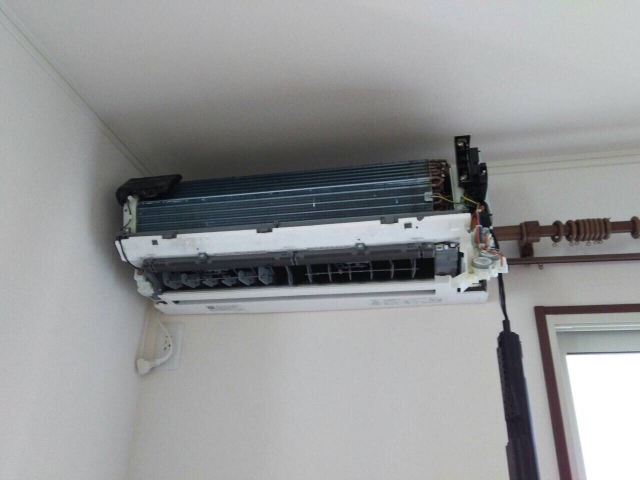

・エアコン前面グリルは上部を前へ引き出し、下部を上へ持ち上げると簡単に外れる
・水平羽根を外す
・水平羽根を開く
・水平羽根の固定部を外す
・水平羽根は少し湾曲させ、外す

垂直羽根を外す
・同定版より垂直羽根の結合部を先に外す
手前に引いて取り外す

ファンモータ・ファンロータの取り外し要領
★最初にエアコン熱交換器を取り外す必要がある
・右側板のねじ３本を外す
・つめを外す
・ファンロータの六角ねじをゆるめる
・ファンロータと電動機を取り外す
・左側板のねじ１本を外す
・背面よりツメ１か所を外す
・軸受はゴム製なので内側から強く押して外す。
軸受左側板がついたままでも外せる

熱交換器（コイルの洗浄）
スプレー洗浄剤をフィンにスプレーして洗浄する。
汚水はドレン管より流れ出る。

〈注意事項〉
・使用の際は、マスク、ゴム手袋を着用する。
・人体に向かって使用しない。
・万一飲み込んだ場合は吐かせるなどの処置をする。
〈使用方法〉
・エアコン洗浄前に電気部分に液がかからないように、ビニール袋などで保護する。
・容器を良く振って、フィン・フィルタなどに十分スプレーし、５～１５分放置する。
・その後、水洗いをする。特にアルミ表面は、念入りに行うようにする。
・電気系統の絶縁を調べ、以上の無いことを確かめてから運転する。
